干熄焦余热锅炉

行业环境

干熄焦是采用惰性气体将红焦在无氧的环境下降温冷却的一种熄焦方法。它能够提高焦炭强度和降低焦炭反应性，与传统湿法熄焦相比，M40可以提高3~5%，入炉焦比降低2~5%，高炉的常能可以提高1%；采用干法熄焦，每处理1t焦炭，可以回收约为1.35GJ的热量，每干熄1t焦炭可以产生压力为3.8MPa,450℃的蒸汽0.54t.而传统的湿法熄焦不论采用低水分熄焦还是压力蒸汽熄焦的方法，都不能把这部分热量回收回来；如此一来这部分热量还可以用来发电，降低企业电耗，发电后的蒸汽还可以作为参与到其它生产工序中。

干熄焦是一项采用循环惰性气体冷却焦炭回收余热资源的节能技术。该技术可节约用水，减少大气污染物排放，能够回收大量红焦显热并产生中高压蒸汽，有效提高能源利用效率，同时提高焦炭质量，降低炼铁工序能耗，最终实现企业的节能减排。

余热回收难点

1.干熄焦余热锅炉要求密封性能好，确保惰性气体不泄漏；

2.烟气中含有焦炭颗粒，受热面易磨损。

系统特点

1.余热锅炉采用立式膜式壁悬吊自然循环结构，采用折边板及双室密封,确保烟气不泄漏；

2.采用合适的流速及薄弱部位加装防磨防止受热面磨损；

3.低温段采用螺旋翅片管扩展受热面。

参数范围

锅炉蒸汽额定压力3.8-9.8MPa

额定温度450-540℃

熄焦能力从60-250t/h

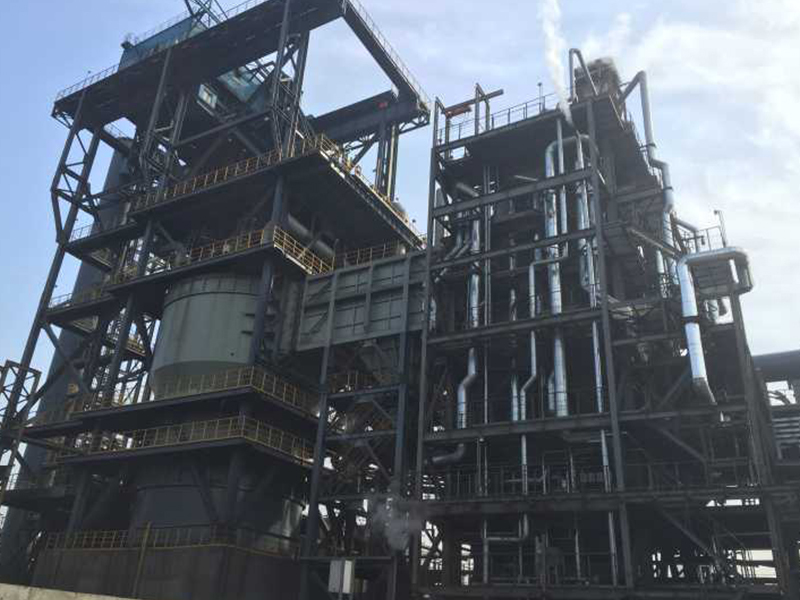

图片项目信息 - 河南济源金马焦化每小时熄焦160t余热锅炉

额定蒸发量：79t/h

额定蒸汽压力：9.8MPa

额定蒸汽温度：540℃

效益分析

整体系统投资回收期2-3年
